• 机器型号

  500 型

  800 型

  1000 型

• 色组

  3-10 色

  3-10 色

  3-10 色

• 卷材宽度

  520mm

  820mm

  1020mm

• 卷材直径

  1600mm

  1600mm

  1600mm

• 印刷宽度

  500mm

  800mm

  1000mm

• 印刷基材

  纸张80-350g/㎡

  纸张80-350g/㎡

  纸张80-350g/㎡

• 版筒直径

  120-280mm

  120-280mm

  120-280mm

• 最高印刷速度

  300m/min (最高机械速度350m/min)

  300m/min (最高机械速度350m/min)

  300m/min (最高机械速度350m/min)

• 套印精度纵横

  ≤±0.05 mm (匀速) ≤±0.10mm (加减速)

  ≤±0.05 mm (匀速) ≤±0.10mm (加减速)

  ≤±0.05 mm (匀速) ≤±0.10mm (加减速)

• 对版系统

  国产或进口电子轴专用套印系统

  国产或进口电子轴专用套印系统

  国产或进口电子轴专用套印系统

• 干燥方式

  热空气加热方式（电加热、蒸汽加热、油加热可选）

  热空气加热方式（电加热、蒸汽加热、油加热可选）

  热空气加热方式（电加热、蒸汽加热、油加热可选）

• 张力

  进口伺服电机控制收放卷变频电机及浮辊控制

  进口伺服电机控制收放卷变频电机及浮辊控制

  进口伺服电机控制收放卷变频电机及浮辊控制

• 选件

  静电吸墨/正反印单元/UV 装置/在线检测/LEL/VOCs/连线喷码/连线压凸/单张在线裁切

  静电吸墨/正反印单元/UV 装置/在线检测/LEL/VOCs/连线喷码/连线压凸/单张在线裁切

  静电吸墨/正反印单元/UV 装置/在线检测/LEL/VOCs/连线喷码/连线压凸/单张在线裁切

• 每组传动电机功率

  7KW

  9KW

  11KW

• 加热功率(八色)

  480KW

  560KW

  640KW

• 机器重量(八色)

  75000 KG

  80000 KG

  85000 KG

• 外型尺寸(八色)

  29000×4500×4000mm

  29000×4800×4000mm

  29000×5000×4000mm

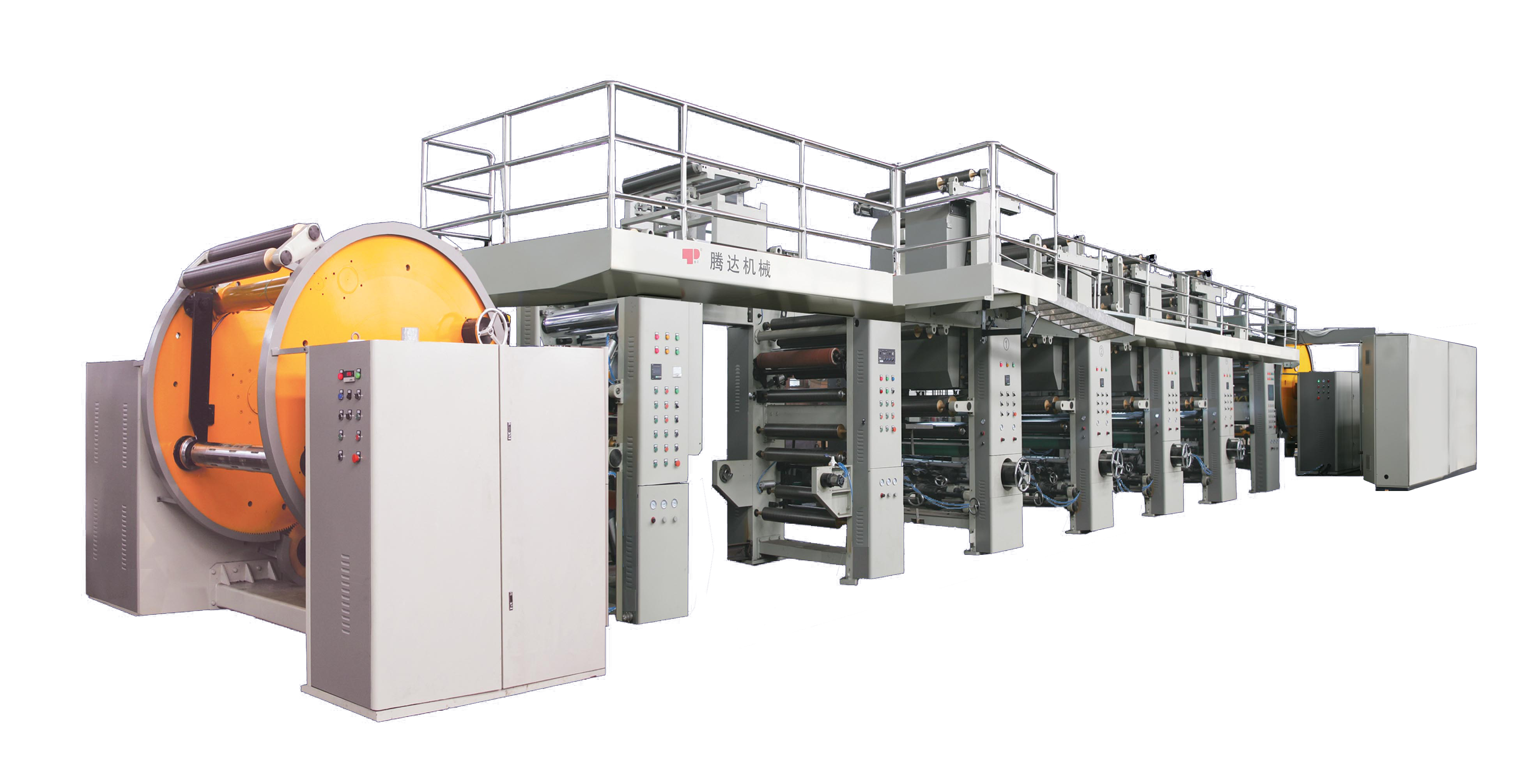

PWAW 卷筒纸无轴传动（电子轴）凹版印刷机（卡纸）是本公司专门为卡纸印刷（如香烟软包烟盒，口花纸（封口小标签）、香烟硬包烟盒、框架纸纸等）而设计，参照进口设备进行特别设计和制造。

整机采用德国西门子无轴传动伺服控制系统及浮辊张力控制，每色单独直驱伺服电机驱动，放卷零速接纸，不停机全自动高速接纸功能。采用国产或进口电子轴专用套印系统，气动压印装置，气压式导引刮刀，递墨辊方式，喷墨循环系统，有装版小车，无轴装版方式。预热控制，纸张干燥系统通过热风循环，温度自动控制，风力强且能耗低，气动开闭烘道，整机运转平衡、套印稳定、结构紧凑、操作方便、外形美观。

• 整机采用西门子PLC, Profinet/EtherCAT 总线控制,每色单独直驱伺服电机控制; 人机界面操作，母线供电节能可靠.

• 先进的以太网通讯自动套色系统.

• 电子轴传动，无轴装版方式.采用无轴式顶版气缸

• 喷墨递墨循环系统.

• 放卷零速接纸

• 不减速不停机全自动高速接纸功能.

• 以太网远程诊断维护功能。

• 选件:静电吸墨/正反印单元/UV 装置/在线检测/LEL/VOCs/连线喷码/连线压凸/单张在线裁切
