双轴高速卷筒纸分切机
SPQ-600~1200系列
  • 分切速度高
  • 切纸整齐
  • 运行平稳
  • 操作方便
产品参数
Technical Specifications
  • 放卷最大宽度(1000型)
    1000m
  • 导辊最大宽度
    1050mm
  • 放卷最大直径
    Ф1200mm
  • 最高机械速度
    400m/min
  • 最高分切速度
    350m/min
  • 收卷最大直径
    Ф500mm
  • 最小分切宽度
    20mm
  • 分切对线精度
    ≤±0.10mm(被跟踪线无毛边、弯曲)
  • 分切盘纸端面平整度
    ≤±0. 1mm
  • 张力控制范围
    ≤±0. 5Kg
  • 整机重量
    5.2T
产品特点
Product Features

SPQ-系列双轴高速卷筒纸分切机是我厂在德国、意大利、日本机型基础上结合欧洲机型改进为纸张包装、造纸，复合材料等工厂生产的双轴分切设备。本机集光、机、电气于一体化，经精心设计、精细加工、精密装配而成，具有分切速度高、切纸整齐、运行平稳、操作方便等优点，是十分理想的分切设备。

  • 应用：香烟水松纸 铝箔内衬纸、手工卷烟纸，其他薄纸及复合纸；

  • 整机PLC伺服变频控制，PROFINET /EtherCAT总线控制，人机界面操作,母线供电节能可靠；

  • BST/Pausource高精度自动纠偏系统；

  • 收卷采用旋转摆臂式卸料，无需整根轴取出；

  • 控制系统具有零速张力保持 零速静止的时候也能保持张力，启动/停车的时候纸张卷轴仍能绷紧防松等功能，操作方便；

  • 以太网远程诊断维护功能。

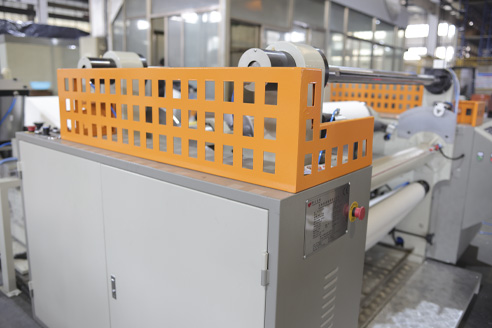

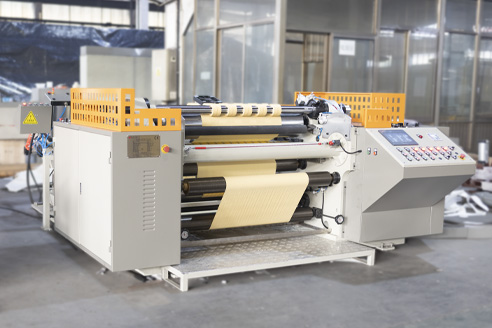

spq01.jpg    spq02.jpg    spq03.jpg
