高速单盘检测复卷机
JCFJ-100~160型
  • 检测速度高
  • 端面精度高
  • 运行平稳
  • 操作方便
产品参数
Technical Specifications
  • 机器型号
    100型(烟标、烟盒、标签)
  • 复卷最大直径
    Ф600mm
  • 复卷最大宽度
    100mm
  • 复卷卷心直径
    Ф150mm或按用户要求
  • 最高检测速度
    200m/min
  • 复卷端面精度
    ±0.10mm
  • 机器功率
    5KW
  • 外形尺寸(长.宽.高)
    3200x1000x1900mm
产品特点
Product Features

本机主要用于卷筒状烟标、烟盒、标签等印后检测产品质量及单盘复卷。

整机采用进口PLC控制，进口人机界面操作，采用进口交流伺服电机控制，进口中间纠偏，具有正反收卷功能，选配自动质量检测系统。收卷结束自动停机，自动计米停机，自动对接式接纸平台，提前发现产品缺陷，减少材料浪费，提高产品质量。

  • 整机PLC和变频或伺服控制，PROFINET /EtherCAT总线控制，人机界面操作,母线供电节能可靠；

  • 高精度自动纠偏系统；

  • 自动接纸平台；

  • 收放卷正反转功能；

  • 以太网远程诊断维护功能。

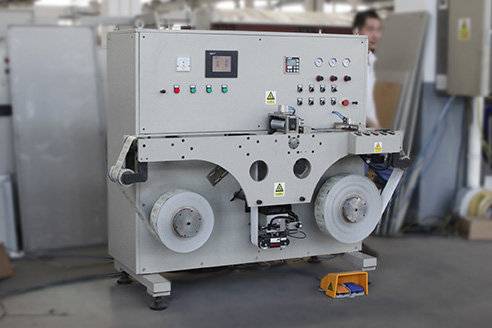

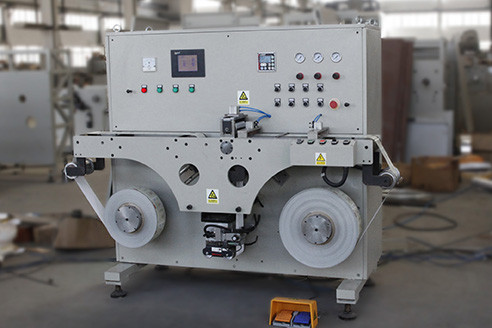

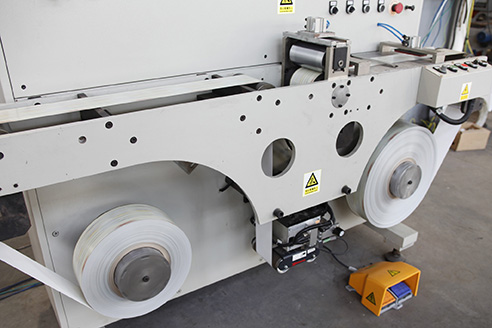

jcfj01.jpg     jcfj02.jpg     jcfj03.jpg
