复合涂布印刷压花机
SFTB-600~1300
  • 生产速度高
  • 自动张力
  • 运行平稳
  • 操作方便
产品参数
Technical Specifications
  • 机器型号
    1000型
  • 放卷最大宽度
    1000mm
  • 辊面有效宽度
    1080mm
  • 最大放卷直径
    纸Ф1200mm(max) 铝箔Ф600mm(max)
  • 机械速度
    170m/min
  • 最高工作速度
    150m/min
  • 最大收卷直径
    Ф1200mm
  • 外形尺寸
    20000x4000x4000mm
产品特点
Product Features

铝箔衬纸复合涂布剥离机是用于铝箔纸与纸张湿复、印刷、涂色等生产中，参照国内外卡纸或铝箔纸生产厂家的同类设备进行精心设计，使其在性能及可靠性上产生质的飞跃，产品表面平滑、平整、无翘曲、无皱折、无划伤，生产速度高、生产效率高，整机传动全部采用交流变频电机同步控制，张力系统全部由浮辊控制，采用台湾产触摸屏为人机界面，以西门子或台达PLC为核心，具有较高的自动化程度。

  • 用于香烟内衬纸原纸和铝箔,转移膜与纸张的高速背涂（背面涂布）、湿复、印刷、涂布、压花等 ；

  • 实现多种工艺路线，一机多用；

  • 整机PLC控制，PROFINET /EtherCAT总线控制，人机界面操作，母线供电节能可靠；

  • 整机传动全部采用变频或伺服电机同步控制，张力系统全部由浮辊自动张力控制 ；

  • 产品表面平滑、平整、无翘曲、无皱折、无划伤；

  • 以太网远程诊断维护功能。

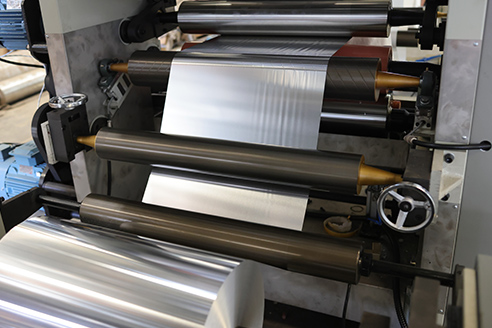

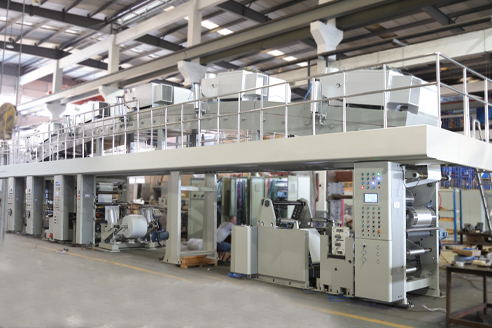

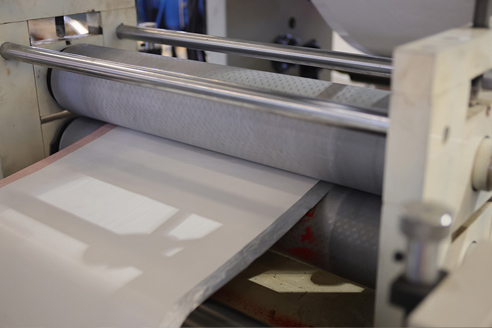

sftb01.jpg    sftb03.jpg    sftb02.jpg
