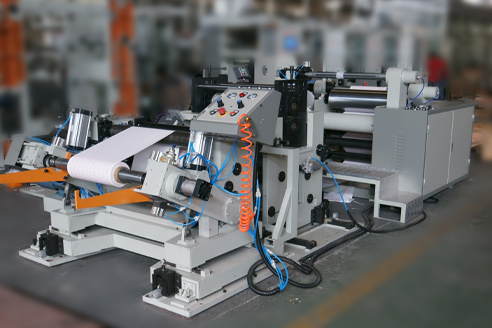

双轴压花分切机
YWSF-600~1000
  • 压分速度高
  • 端面精度高
  • 运行平稳
  • 操作方便
产品参数
Technical Specifications
  • 最大放卷宽度
    600-1000m
  • 最大放卷直径
    Ф1200mm
  • 最大分切速度
    500m/min
  • 最大压花速度
    250m/ min
  • 最大收卷直径
    Ф500mm
  • 分切对线精度
    ≤±0. 10mm
  • 分切盘纸端面平整度
    ≤±0.15mm
  • 收卷方式
    双轴
产品特点
Product Features

YWSF-系列双轴压花分切机主要用于卷烟行业铝箔纸、内衬纸压花后分切双轴多卷作业，且可单独分切。压花采用羊毛辊和钢对钢压花方式，生产过程中换不同产品时用不同压花机架(整体)，操作方便。放卷张力自动恒张力控制，收卷张力自动锥度张力控制，放卷采用气动上下料操作，收卷采用旋转摆臂式卸料，无需整根轴取出，加减速度停机装置;羊毛压花采用液压操作，钢对钢压花采用机械加压，压出产品花纹深度一致，精细、清晰、美观，分切收卷端面整齐，产品质量稳定。

  • 主要用于香烟水松纸 内衬纸、手工卷烟纸,口香糖和巧克力包装纸等连线压花双轴分切工艺生产；

  • 整机PLC伺服变频控制，PROFINET /EtherCAT总线控制，人机界面操作,母线供电节能可靠；

  • 放卷浮辊自动张力控制；

  • 双收卷自动张力控制；

  • 自动纠偏系统；

  • 压花采用钢对钢或钢对羊毛辊方式，动力由变频电机驱动；

  • 压花压力由液压/手动加压控制；

  • 收卷卸料方便，无需整根轴取出。



ywsf03.jpg    ywsf02.jpg    ywsf01.jpg
