高速盘纸分切机
GPQ-600~1000系列
  • 分切速度快
  • 盘面平整度好
  • 运行平稳
  • 操作方便
产品参数
Technical Specifications
  • 机器型号
    600型
    1000型
  • 卷材最大直径
    800mm
    800mm
  • 卷材最大宽度
    620m
    1020m
  • 盘纸最大直径
    600mm
    600mm
  • 盘纸最小宽度
    20mm
    20mm
  • 最高分切速度
    300m/min
    300m/min
  • 配用功率
    4.5kw
    7kw
  • 配用气源
    0.11m³ 1.5KVA
    0.11m³ 1.5KVA
  • 整机重量
    2000kg
    2800kg
  • 外型尺寸
    2800x2000x1350mm
    2800x2400X1350mm
产品特点
Product Features

本机主要用于分切对印刷品图案边缘要求精确，盘面平整度好及张力均匀的盘纸产品(如无纺布、聚酯薄膜及其它包装、装潢卷筒纸)。本机选用日本或西德进口变频调速、恒线速控制系统、自动计米、日本进口自动张力控制系统、气动压力装置

和进口光电纠编检测器，使其纠编精度能达到0.3mm 以内，并达到高速分切的目的。

  • 整机PLC伺服变频控制，PROFINET /EtherCAT总线控制，人机界面操作,母线供电节能可靠；

  • BST/Pausource高精度自动纠偏系统；

  • 收放卷气动摆臂式装卸料；

  • 控制系统具有零速张力保持，启动停车防松等功能，操作方便；

  • 以太网远程诊断维护功能。

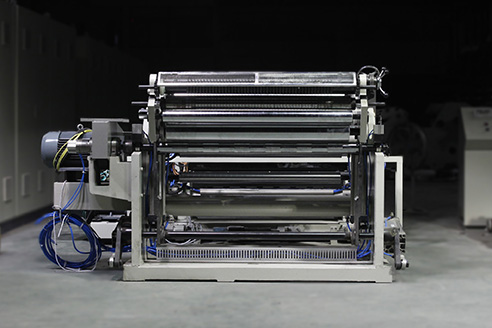

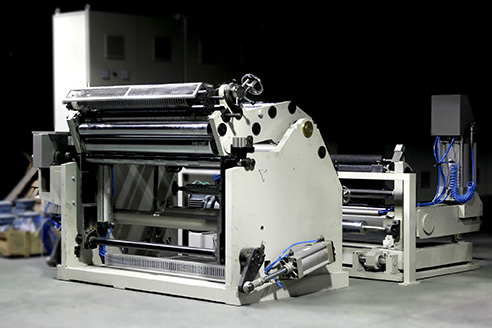

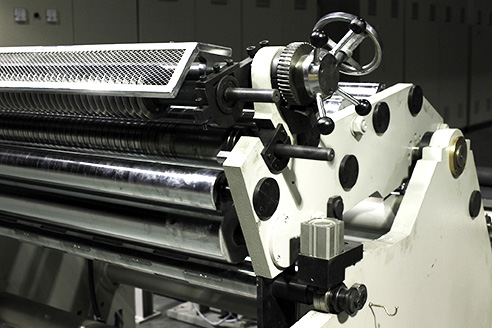

gpq01.jpg    gpq02.jpg    gpq03.jpg
