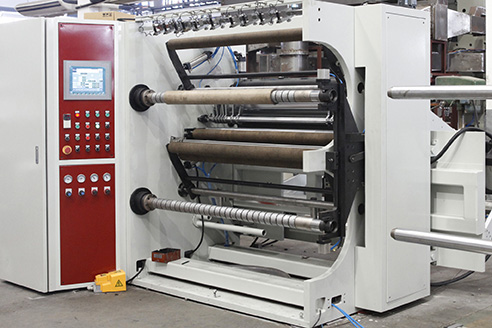

全自动高速薄膜分切机
FSS-600~1300 型
  • 分切速度高
  • 盘面平整度好
  • 运行平稳
  • 操作方便
产品参数
Technical Specifications
  • 机器型号
    600型
    1000型
    1300型
  • 最大分切宽度
    600mm
    1000mm
    1300mm
  • 最大放卷直径
    800mm
    800mm
    800mm
  • 最大收卷直径
    500mm
    500mm
    500mm
  • 最小分切宽度
    50mm
    50mm
    50mm
  • 最高分切速度
    350m/min
    350m/min
    350m/min
  • 最高机械速度
    400m/min
    400m/min
    400m/min
  • 分切对线精度
    ±0.20mm
    ±0.20mm
    ±0.20mm
  • 放卷电机功率
    2. 2KW
    4KW
    5.5KW
  • 收卷电机功率
    1.5kw×2
    2.2kw×2
    3kw×2
  • 主传动电机功率
    1.5kw
    2.2kw
    2.2kw
  • 机器重量
    2500kg
    3000kg
    3500kg
  • 外型尺寸
    2600x3350x1550mm
    2600x3800x1550mm
    2600x4750x1550mm
产品特点
Product Features

本机集机、电、气于一体，由PLC集中控制，由触摸屏设置分切参数。适用于各种塑料膜、玻璃纸、纸张等卷材具有对印刷品图案边缘精确、盘面平整度好、运行平稳、操作方便等优点，是十分理想的分切设备。

  • 整机PLC伺服变频控制，PROFINET /EtherCAT总线控制，人机界面操作,母线供电节能可靠；

  • 放料采用光电气顶式，气动自动上料，配全自动张力控制系统；

  • 收卷张力数字化锥度自动控制（中间紧，外面松），收卷轴采用自动气动滑差（每盘单独）控制，配回旋式辅助卸料；

  • 高精度自动纠偏系统；

  • 以太网远程诊断维护功能。




fss02.jpg    fss03.jpg    fss01.jpg
