• 机器型号

  600型

  800型

  1000型

• 色组

  3-8色

  3-8色

  3-8色

• 卷材宽度

  620mm

  820mm

  1020mm

• 卷材直径

  1000mm

  1000mm

  1000mm

• 印刷宽度

  600mm

  800mm

  1000mm

• 印刷基材

  纸张12-95g/㎡

  纸张12-95g/㎡

  纸张12-95g/㎡

• 版简直径

  120-250mm

  120-250mm

  120-250mm

• 最高印刷速度

  350m/min(最高机械速度380m/min)

  350m/min(最高机械速度380m/min)

  350m/min(最高机械速度380m/min)

• 套印精度纵横

  ≤士0.05 mm(匀速) ≤±0.08mm (加减速)

  ≤士0.05 mm(匀速) ≤±0.08mm (加减速)

  ≤士0.05 mm(匀速) ≤±0.08mm (加减速)

• 对版系统

  国产或进口电子轴专用套印系统

  国产或进口电子轴专用套印系统

  国产或进口电子轴专用套印系统

• 干燥方式

  热空气加热方式 (电加热、蒸汽加热、油加热可选)

  热空气加热方式 (电加热、蒸汽加热、油加热可选)

  热空气加热方式 (电加热、蒸汽加热、油加热可选)

• 张力

  进口伺服电机控制收放卷变频电机及浮辊控制

  进口伺服电机控制收放卷变频电机及浮辊控制

  进口伺服电机控制收放卷变频电机及浮辊控制

• 每组传动电机功率

  5kw

  7kw

  7kw

• 加热功率(五色)

  330kw

  400kw

  460kw

• 机器重量(五色)

  40000kg

  45000kg

  50000kg

• 外型尺寸(五色)

  18800×4400×4000mm

  18800×4600×4000mm

  18800×4800×4000mm

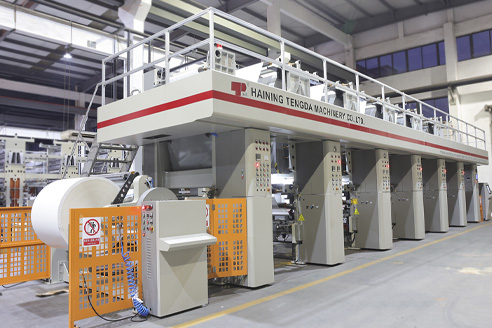

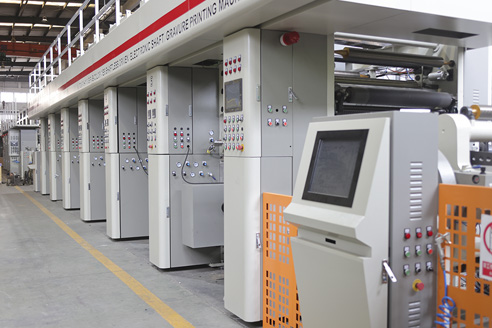

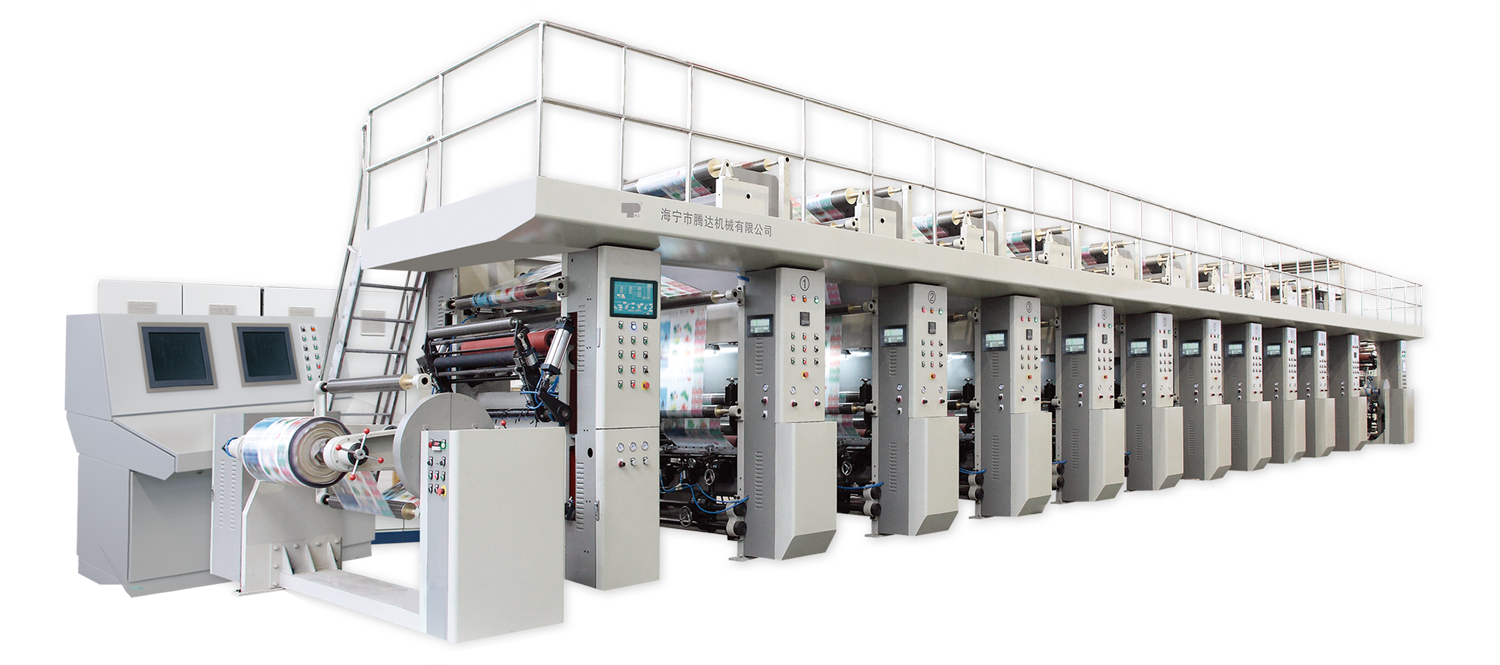

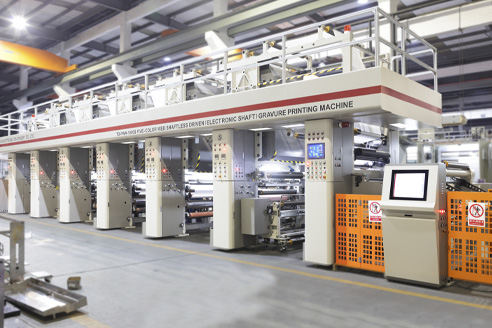

TD-PWH-卷筒纸无轴传动(电子轴)凹版印刷机是本公司专门为香烟水松纸、软标、口花等薄纸印刷而设计，参照进口设备(德国WH)进行特别设计和制造。

整机采用德国西门子无轴传动伺服控制系统及浮张力控制，每色单独直驱伺服电机驱动，不停机全自动高速接纸功能。采用国产或进口电子轴专用套印系统，气动压印装置，气压式导引刮刀，递墨辊方式，喷墨循环系统，有装版小车，无轴装版方式。预热控制，纸张干燥系统通过热风循环，温度自动控制，风力强且能耗低，气动开闭烘道整机运转平衡、套印稳定、结构紧凑、操作方便、外形美观，是印刷机中实用型的理想设备。

• 整机采用西门子PLC, Profinet/EtherCAT总线控制,每色单独直驱伺服电机控制; 人机界面操作，母线供电节能可靠；

• 先进的以太网通讯自动套色系统；

• 电子轴传动，无轴装版方式.采用无轴式顶版气缸；

• 喷墨递墨循环系统；

• 不减速不停机全自动高速接纸功能；

• 以太网远程诊断维护功能。
