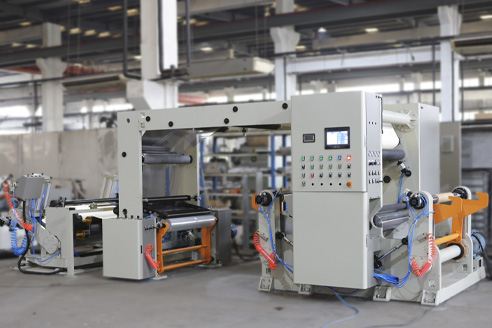

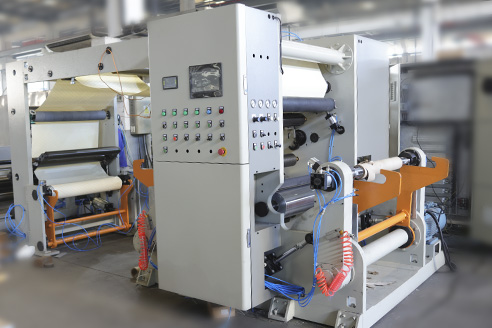

龙门式双轴剥离分切机
SFQ-600-1000
  • 分切精度高
  • 自动纠偏
  • 运行平稳
  • 操作方便
产品参数
Technical Specifications
  • 适用基材
    30-100g/㎡(水松纸、铝箔内衬纸，软包烟盒) 80-300g/㎡(香烟卷筒舌头纸)
  • 最大放卷直径
    Ф1200m/Ф 1600mm
  • 最大收卷直径
    剥离收卷Ф600m 纸收卷Ф800mm
  • 卷材最大宽度
    Ф800mm
  • 放卷宽度
    600-1020mm
  • 最大分切速度
    300m/min
  • 最大剥离速度
    200m/min
  • 分切对线精度
    ≤±0. 10mm
  • 端面平整度
    ≤±0.15mm
产品特点
Product Features

本机主要用于转移纸连线剥离双轴分切。

本机采用龙门式结构，PLC伺服变频控制。放卷张力自动恒张力控制，收卷张力自动锥度张力控制。分切精度高，收卷平整度高，气动摆臂式装卸料，操作方便。

  • 整机PLC伺服变频控制，PROFINET /EtherCAT总线控制，人机界面操作,母线供电节能可靠；

  • 放卷变频电机浮辊自动控制张力；

  • 收卷变频电机张力控制 ；

  • 自动纠偏系统；

  • 收放卷气动摆臂式装卸料 ；

  • 以太网远程诊断维护功能。



sfq01.jpg    sfq03.jpg    sfq02.jpg
