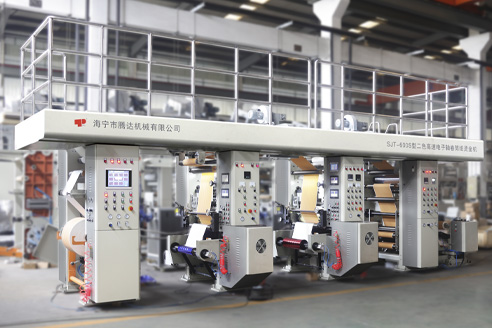

无轴传动(电子轴)高速卷筒纸烫金机
SJT-600
  • 烫印速度快
  • 收卷整齐
  • 运行平稳
  • 操作方便
产品参数
Technical Specifications
  • 机器型号
    600型
  • 有效最大烫印宽度
    600mm
  • 烫印色数
    3
  • 纸卷最大宽度
    620mm
  • 水松纸最大烫印宽度
    500mm
  • 纸张厚度
    28-100g/min
  • 纸卷最大直径
    Ф900mm
  • 烫印膜最大直径
    Ф520mm
  • 烫印膜最高温度
    300℃
  • 生产烫印速度
    120m/min(版径142MM线条产品)
  • 最高机械速度
    150m/min( 版径142MM)
  • 烫金套印刷套印速度
    120m/min
  • 烫金套印刷套印精度(纵向)
    ±0.10mm
  • 烫金套印刷套印精度(横向)
    ±0.10mm
  • 体积
    9500x2400x2500mm
产品特点
Product Features

本机实现高精度烫金套印刷(二次套印)具有预套准功能，减少起步时材料浪费。实现高精度烫金套烫金:第二色烫金不烫色标，减小烫金膜宽度，减少因烫金色标效果引起的套引误差，提高烫金套色的稳定性。实现烫金膜跳烫功能，提高烫金膜利用率，大幅度降低生产成本。

  • 应用范围：香烟水松纸,铝箔内衬纸，烟标,手工卷烟纸，礼品纸，其他卷筒纸和薄膜；

  • 自动套印：第一色烫金套印刷，第2-4色烫金套烫金；

  • 全自动预套准功能，减少起步浪费；

  • 烫金不烫色标(虚拟色标)，减少烫金膜宽度，减少成本. 减少因烫金色标效果引起的套印误差，提高烫金套色的稳定性；

  • 烫金膜跳烫功能：提高烫金膜利用率，大幅度降低成本；

  • 整机采用西门子PLC S7-1500，全伺服电机控制，PROFINET /EtherCAT总线控制，人机界面操作,母线供电节能可靠；

  • 每一色的主传动采用单独直驱伺服电机；

  • 先进的以太网通讯自动套色系统；

  • BST高精度自动纠偏系统；

  • 以太网远程诊断维护功能。
