压花机
YW-600~1000
  • 压花速度高
  • 自动张力
  • 运行平稳
  • 操作方便
产品参数
Technical Specifications
  • 机器型号
    600型
    800型
    1000型
  • 压花宽度
    600mm
    800mm
    1000mm
  • 适用基材
    塑料薄膜、铝箔、复合膜、纸张
    塑料薄膜、铝箔、复合膜、纸张
    塑料薄膜、铝箔、复合膜、纸张
  • 最大速度
    250m/min
    250m/min
    250m/min
  • 收放卷直径
    Ф1200mm
    Ф1200mm
    Ф1200mm
  • 料卷芯直径
    Ф76mm (3”)
    Ф76mm (3”)
    Ф76mm (3”)
  • 总功率
    20kw
    25kw
    30kw
  • 外型尺寸
    5000x2300x1550mm
    5000x2500x1550mm
    5000x2700x1550mm
  • 总重量
    3T
    4T
    5T
产品特点
Product Features

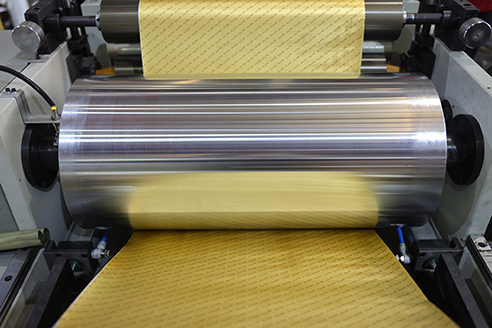

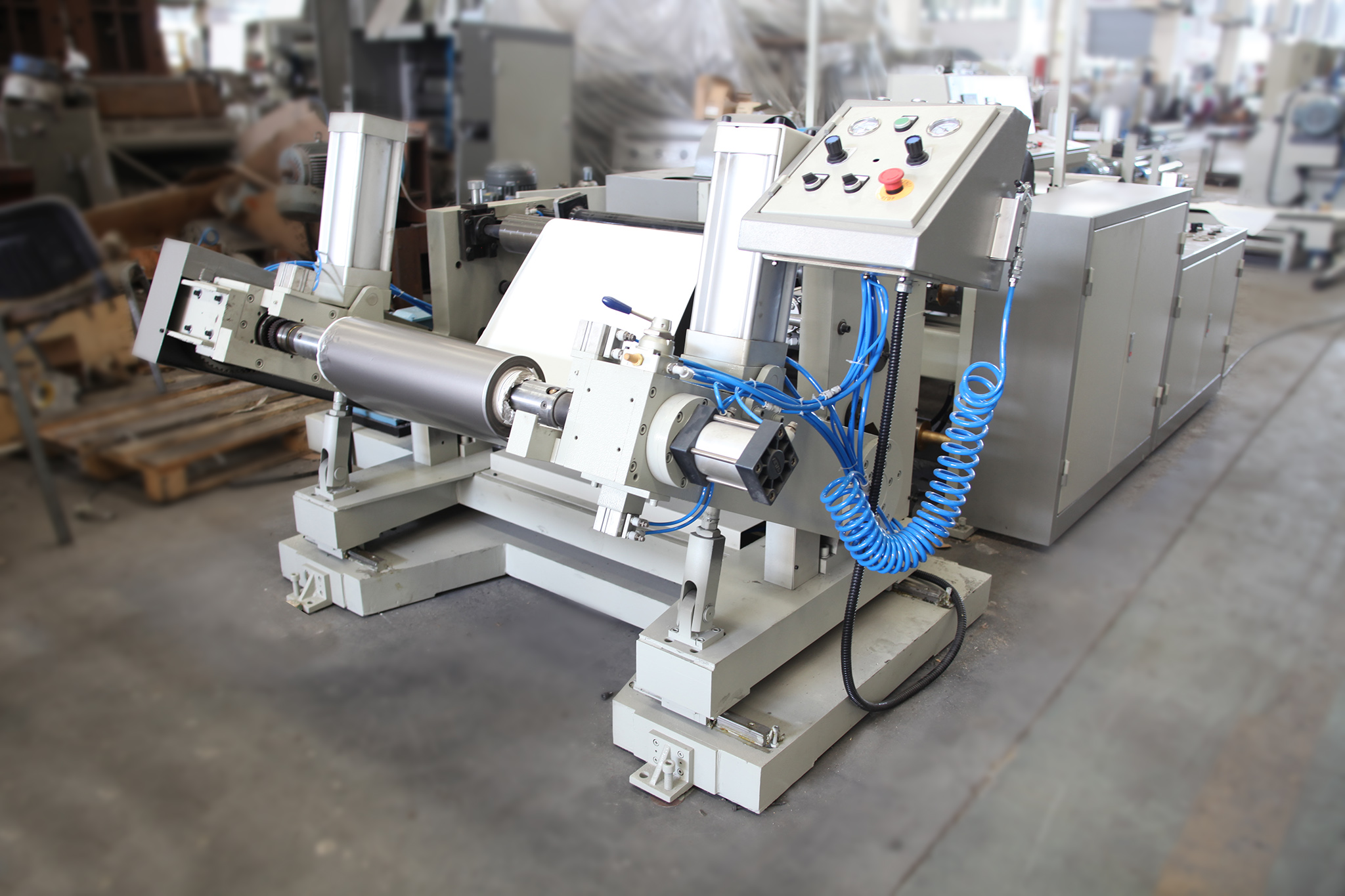

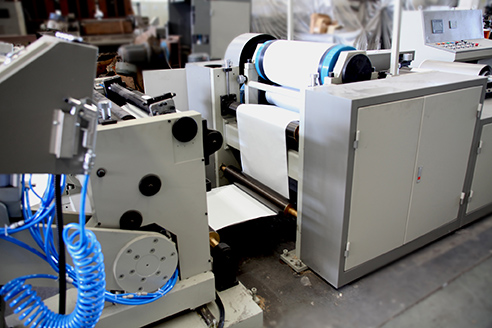

本机适用于塑料薄膜、铝箔、复合膜、纸张压花工艺生产。放卷采用气顶压紧方式，气动升降上下料，放卷张力由三相交流变频电机恒张力控制，光电纠偏系统。放卷牵引张力由三相交流变频电机恒张力控制。压花采用羊毛辊和钢对钢压花方式，动力由三相交流变频电机驱动，羊毛辊压花采用液压操作，钢对钢压花采用机械加压，生产过程中换不同产品时用不同压花机架(整体)，作方便。纸收卷采用气动压紧大直径水冷主动辊表面卷取方式，或中心卷取及气动压方式，动力为三相交流电机驱动，全自动控制收卷张力，气动卸料。

  • 整机PLC变频控制，PROFINET /EtherCAT总线控制，人机界面操作,母线供电节能可靠；

  • 收放卷气动升降上下料；

  • 放卷浮辊自动张力控制；

  • 高精度自动纠偏系统；

  • 压花采用钢对钢或钢对羊毛辊方式，动力由变频电机驱动；

  • 压花压力由液压/手动加压控制；

  • 以太网远程诊断维护功能。



yh01.jpg   yh02.jpg   yh03.jpg

proudct center
推荐相关产品
电子轴高速电脑凹版印刷机
YAW Series Gravure Printing Machine
YAW-系列无轴传动(电子轴)凹版印刷机是本公司专门为BOPP、PET、PE等卷筒状塑料薄膜及薄纸印刷而设计，参照德国、日本进口设备进行特别设计和制造。 整机采用全数字化PLC、德国运动控制系统，德国人机界面操作，采用德国伺服控制系统(收放卷变频电机)及浮张力控制，不减速不停机全自动高速接纸功能。采用国产电子轴专用套印系统(可选)，气动压印装置，气压式导引刮刀，着墨为印版全喷淋+浸入式，有装版小车，无轴装版方式。薄膜纸张干燥系统通过热风循环，温度自动速度同步控制，风力强且能耗低，气动开闭烘道，整机运转平衡、套印稳定、结构紧凑、操作方便、外形美观，是印刷机中实用型的理想设备。
印刷基材
纸张 30-100g/㎡
版筒直径
120-280mm
最高印刷速度
280m/min(机械速度300m/min)

Read More

离型膜涂布机
TM Series Release Film Coating Machine
本机主要用于离型膜涂层产品设备，整机采用PLC变频/伺服控制，PROFINET /EtherCAT总线控制，人机界面操作。网纹辊涂布/逗号刮刀涂布/微凹版涂布/五辊转移涂布，烘箱负压吸盘网带传动，全自动浮辊恒张力控制。单工位/双工位可选，母线集中供电节能功能，以太网远程诊断维护功能。
放卷直径
Ф800mm
收卷直径
Ф800mm
烘箱加热方式
电加热/蒸汽/天然气

Read More

离型纸涂布机
STB Series Release Paper Coating Machine
本机主要用于离型纸涂层产品设备，是我公司自主研发的高速涂布机，涂布速度可达400米/分钟， 双工位不停机自动接料，大大提高了工作效率，传动采用母线电源供电，可节省电机能源60%，采用PLC控制，可远程控制整机运行情况。
过料最大门幅
1300mm
放料最大直径
Φ1300mm
收料最大直径
Φ1300mm

Read More

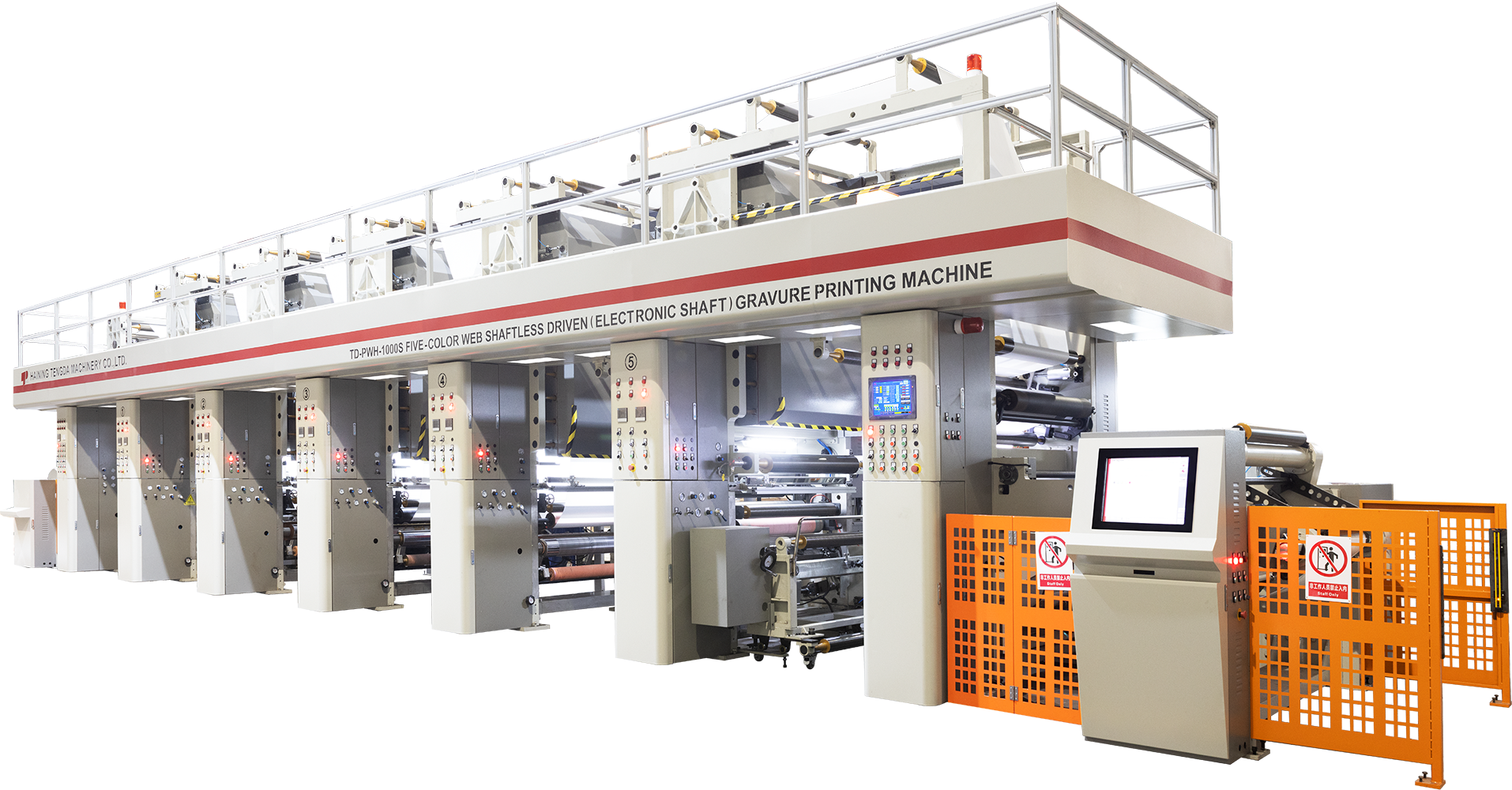

卷筒纸无轴传动(电子轴)凹版印刷机
TD-PWH Series Tipping Paper Gravure Printing Machine
TD-PWH-卷筒纸无轴传动(电子轴)凹版印刷机是本公司专门为香烟水松纸、软标、口花等薄纸印刷而设计，参照进口设备(德国WH)进行特别设计和制造。 整机采用德国西门子无轴传动伺服控制系统及浮张力控制，每色单独直驱伺服电机驱动，不停机全自动高速接纸功能。采用国产或进口电子轴专用套印系统，气动压印装置，气压式导引刮刀，递墨辊方式，喷墨循环系统，有装版小车，无轴装版方式。预热控制，纸张干燥系统通过热风循环，温度自动控制，风力强且能耗低，气动开闭烘道整机运转平衡、套印稳定、结构紧凑、操作方便、外形美观，是印刷机中实用型的理想设备。
印刷基材
纸张12-95g/㎡
版简直径
120-250mm
最高印刷速度
350m/min(最高机械速度380m/min)

Read More

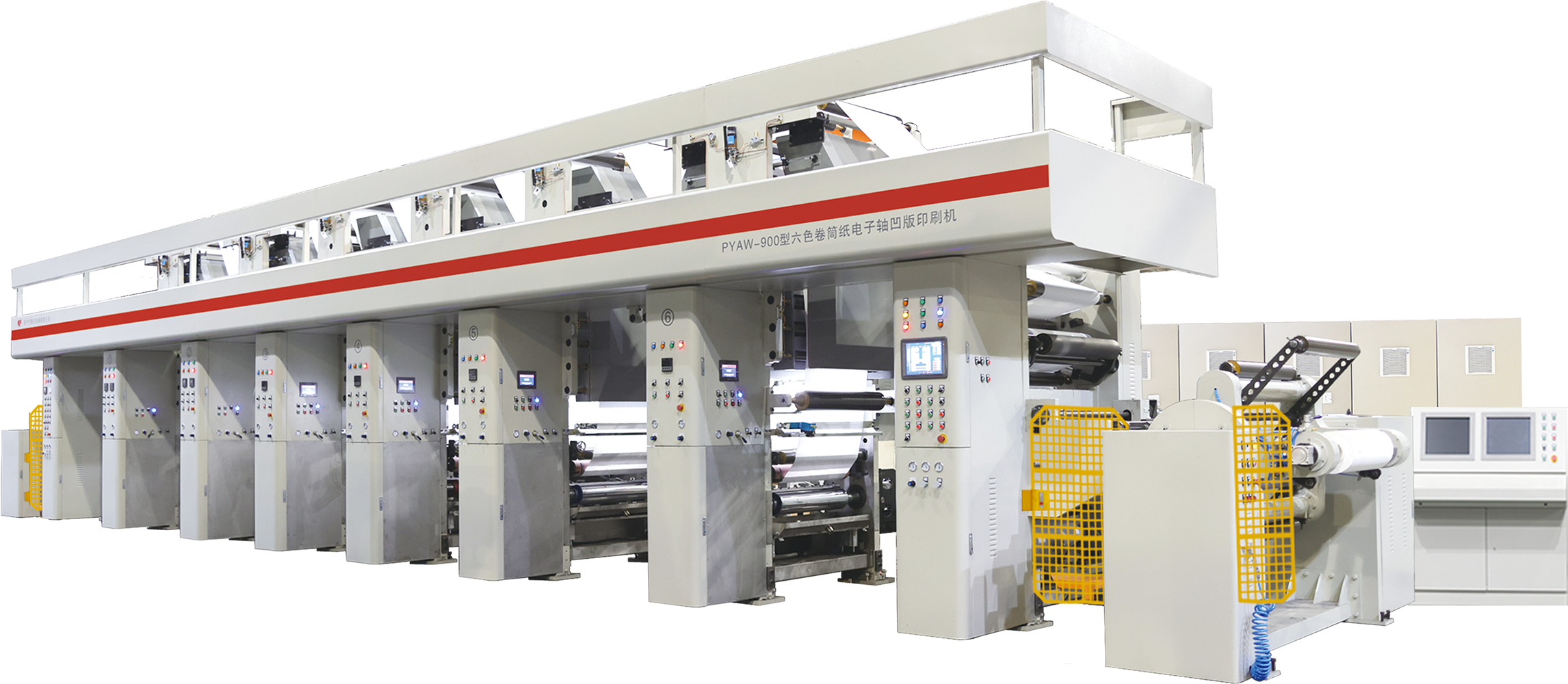

无轴传动(电子轴)水松纸凹版印刷机
PYAW Series Tipping Paper Gravure Printing Machine
整机采用全数字化PLC、德国运动控制系统，进口人机界面作，采用德国伺服控制系统(收放卷变频电机)及浮张力控制，不减速不停机全自动高速接纸功能。采用国产或进口电子轴专用套印系统，气动压印装置，气压式导引刮刀，着墨为印版全喷淋+浸入式，有装版小车，无轴装版方式。薄膜纸张干燥系统通过热风循环，温度自动速度同步控制，风力强且能耗低，气动开闭烘道，整机运转平衡、套印稳定、结构紧凑、操作方便、外形美观, 是印刷机中实用型的理想设备。
最高印刷速度
300m/min
版简直径
120-250mm
印刷基材
纸张12-95g/㎡

Read More

双轴高速卷筒纸分切机
SPQ Series Double-Shaft Bobbin Slitting Machine
SPQ-系列双轴高速卷筒纸分切机是我厂在德国、意大利、日本机型基础上结合欧洲机型改进为纸张包装、造纸，复合材料等工厂生产的双轴分切设备。本机集光、机、电气于一体化，经精心设计、精细加工、精密装配而成，具有分切速度高、切纸整齐、运行平稳、操作方便等优点，是十分理想的分切设备。
导辊最大宽度
1050mm
最高机械速度
400m/min
最高分切速度
350m/min

Read More

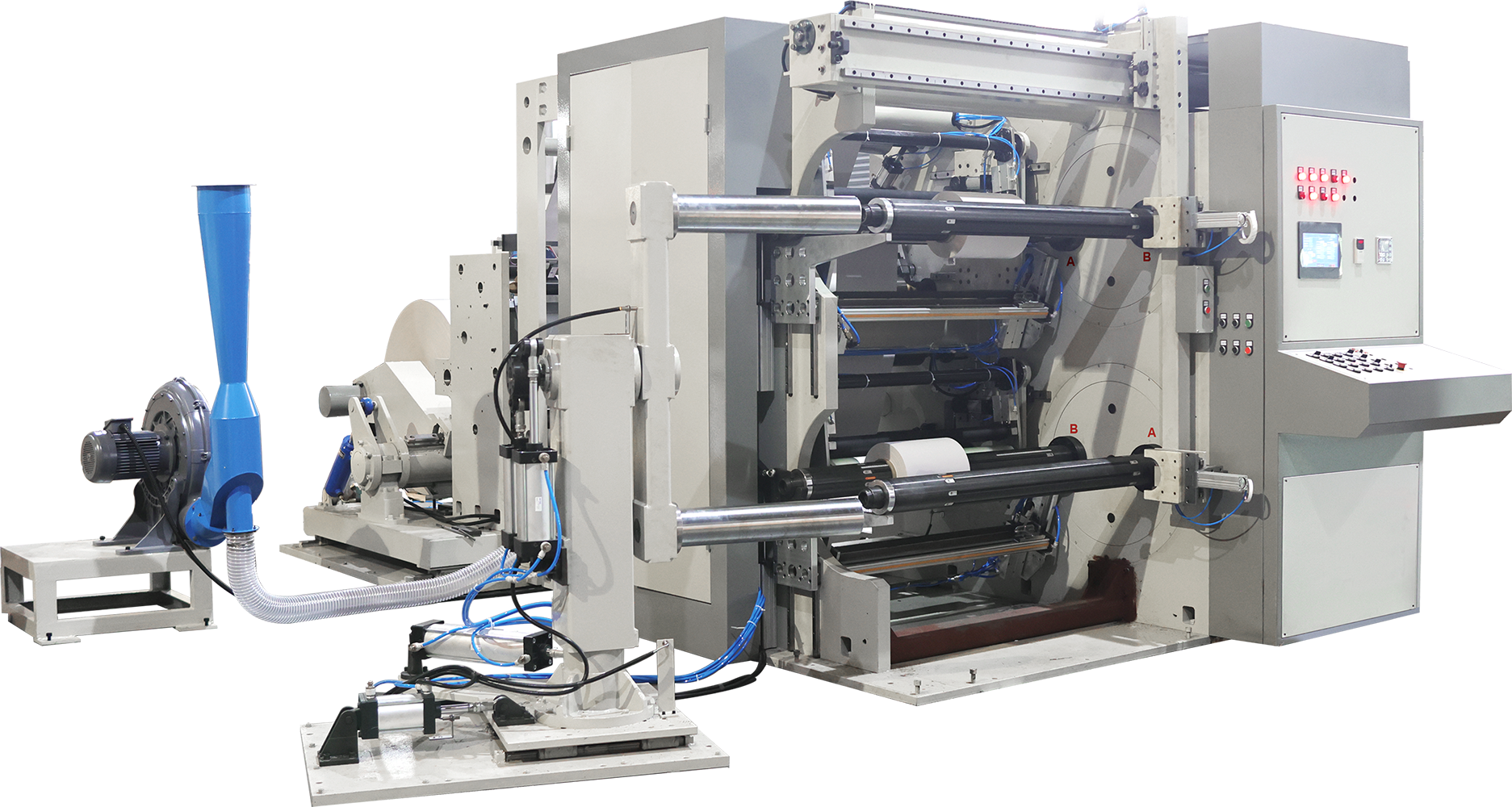

四轴高速卷筒(卡)纸分切机
