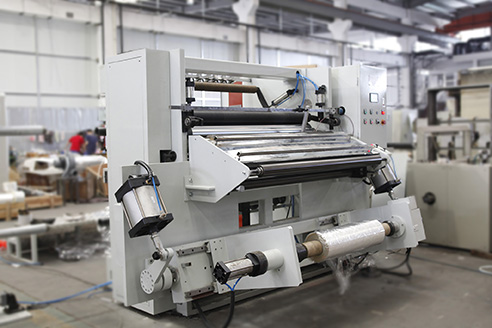

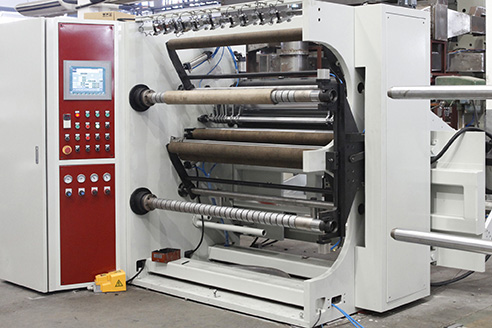

全自动高速薄膜分切机
FSS-500～1300型
  • 分切速度快
  • 盘面平整度好
  • 运行平稳
  • 操作方便
产品参数
Technical Specifications
  • 机器型号
    600型
    1000型
    1300型
  • 最大分切宽度
    600mm
    1000mm
    1300mm
  • 最大放卷直径
    1000mm
    1000mm
    1200mm
  • 最大收卷直径
    500mm
    500mm
    500mm
  • 最小分切宽度
    50mmE
    50mm
    50mm
  • 最高分切速度
    350m/min
    350m/min
    350m/min
  • 最高机械速度
    300m/min
    400m/min
    400m/min
  • 分切对线精度
    ±0.20mm
    ±0.20mm
    ±0.20mm
  • 放卷电机功率
    2.2KW
    4KW
    5.5KW
  • 收卷电机功率
    3KW
    4KW
    5.5KW
  • 主传动电机功率
    1.5KW
    2.2KW
    2.2KW
  • 机器重量
    2500kg
    3000kg
    3500kg
  • 外型尺寸
    2600×3350×1550mm
    2600×3800×1550mm
    2600×4750×1550mm
产品特点
Product Features

本机集机、电、气于一体，由PLC集中控制，根据分切工艺要求，由触摸屏设置分切参数。放料采用光电气顶式，气动自动上料，配全自动张力控制系统。主动力为二组矢量变频马达。收卷张力数字化锥度自动控制，卷取轴采用牵制滑差控制，配回转式辅助卸料。适用于各种塑料膜、玻璃膜、纸张等卷材，具有印刷品图案边缘精确、盘面平整度好、运行平稳、操作方便等优点，是十分理想的分切设备。

  • 整机PLC伺服变频控制，PROFINET /EtherCAT总线控制，人机界面操作；

  • 放料采用光电气顶式, 气动自动上料，配全自动张力控制系统；

  • 双工位收卷；

  • 收卷张力数字化锥度自动控制，卷取轴采用气动滑差控制，回旋式辅助卸料；

  • 母线集中供电节能功能；

  • 高精度自动纠偏系统；

  • 以太网远程诊断维护功能。
