单轴高速卷筒纸分切机
DPQ系列
  • 分切速度高
  • 切纸整齐
  • 运行平稳
  • 操作方便
产品参数
Technical Specifications
  • 放卷最大宽度(600型)
    600mm
  • 放卷最大直径
    Ф1200mm
  • 最高机械速度
    250m/min
  • 最高分切速度
    200m/min
  • 收卷最大直径
    Ф500mm
  • 分切基材
    30-250g/㎡
  • 最小分切宽度
    20mm
  • 分切对线精度
    ≤±0.20mm
  • 分切盘纸端面平整
    ≤±0.50mm
  • 张力控制范围
    ≤±25Kg
  • 整机重量
    6T
  • 总功率
    18. 5KW
产品特点
Product Features

DPQ-系列型高速卷筒纸分切机是我厂在进口机型基础上改进为纸张包装、造纸等工厂生产的单轴分切设备。本机集光、机、电气于一体化，经精心设计、精细加工、精密装配而成，具有分切速度高、切纸整齐、运行平稳、操作方便等优点，所切盘纸在紧、平、圆三项硬指标上获长期稳定的满意效果，是十分理想的分切设备。

  • 应用：香烟水松纸 铝箔内衬纸、手工卷烟纸，其他薄纸及复合纸；

  • 整机PLC伺服变频控制，PROFINET /EtherCAT总线控制，人机界面操作,母线供电节能可靠；

  • BST/Pausource高精度自动纠偏系统；

  • 收放卷气动摆臂式装卸料；

  • 控制系统具有零速张力保持，启动停车防松等功能，操作方便；

  • 以太网远程诊断维护功能。

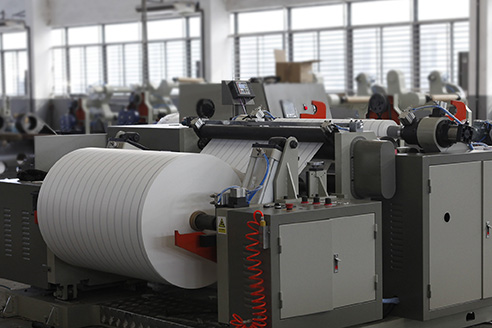

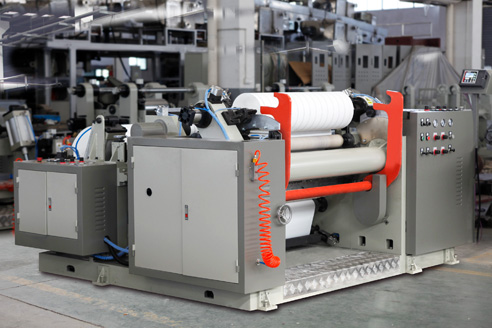

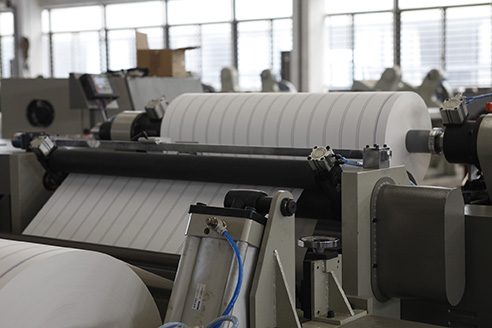

dpq03.jpg    dpq01.jpg    dpq02.jpg
