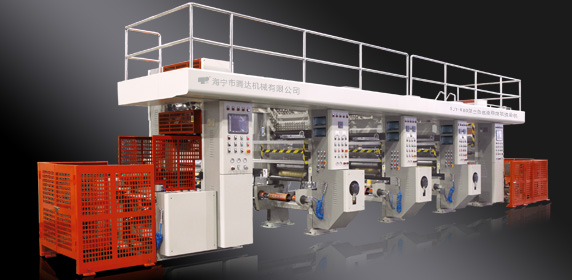

| SJT-600S型三色高速卷筒纸电子轴烫金机 |
| 浏览次数：1553 |
用途及特点：
1. 套色系统集成于PLC内部，控制精度、反应速度比国内套色系统快3倍，起步浪费更少，每色触摸屏小屏全功能控制，整机大屏全功能控制
2. 烫印辊与伺服直驱电机采用最先进直连方式(无减速箱)，电机扭矩更大2-3倍，纵横向无传动间隙，传动精度高、升降速平稳、节省空间以及维护成本低。
3. 高精度烫金套印刷（二次套印）；
a烫金不烫色标；
b减小烫金膜宽度，降低生产成本；
c减少因烫金色标效果引起的套印误差，提高烫金套色的稳定性。
4.烫金套烫金功能
a第二、三色烫金不烫色标；
b减小烫金膜宽度，降低生产成本；
c减少因烫金色标效果引起的套印误差，提高烫金套色的稳定性，高精度编码轮结构。
5.烫金膜跳烫功能，并且不烫色标，提高烫金膜利用率，大幅度降低生产成本。
6.傻瓜式套准方式，无须预套准，直接压印即自动套色，减少起步时材料浪费。高精度预套准功能
7. 烫金套印刷套印周长自适应功能，无需经验也可操作
8.膜收放卷轴采用气顶装轴，并且可左右前后互换，无需调换，配备烫金膜气动升降装料小车，大幅度降低劳动强度。
9. 人机界面产品配方功能，多种产品设定参数记忆功能，一键式操作（速度、张力、版径、加减速等），无需经验也可操作
10、套色系统增加印后套印功能，可根据需要自动切换印前套印和印后套印，操作方便，在节省烫金膜与提高套印精度之间合理切换
11、无线网络远程诊断维护及示教操作功能，同时具备本地网络生产管理数据通讯功能，人机界面集成主要生产管理数据管理及功能。
|
| 烫金色数 |
3色（1-3跳烫功能、带定位功能） |
| 最高机械速度 |
200m/min（版径φ150mm） |
| 最高烫金速度 |
160m/min（版径φ150mm）（材料等满足要求情况下） |
| 烫金基材宽度 |
100-640mm |
| 纸张定量 |
25-80g/㎡ |
| 纸张放卷最大直径 |
Φ850mm |
| 纸张收卷最大直径 |
Φ850mm |
| 膜收放卷最大直径 |
Φ520mm |
| 最大烫金宽度 |
620mm |
| 纸筒规格 |
内径Φ76mm×外径Φ92mm |
| 收放卷气涨轴外径 |
Φ75mm |
| 导辊长度 |
680mm |
| 烫金版径范围 |
Φ120-Φ200mm |
| 压印力 |
≥8kg |
| 张力控制范围 |
0.5－60kg |
| 张力控制精度 |
±0.25kg |
| 纵向套印精度 |
≤±0.03mm |
| 烫金套烫金、烫金套印刷精度 |
≤±0.05mm |
| 跳烫精度 |
匀速时≤±0.03mm（单通道）
匀速时≤±0.05mm（增加烫金通道或双通道） |
| 横向套印精度（手动） |
≤±0.05mm |
| 印版横向移动量 |
≥±25mm |
| 烘箱最高温度 |
120℃（室温20℃） |
| 版辊最高油温 |
250℃（室温20℃） |
| 预加热干燥加热方式 |
热风 |
| 机身颜色 |
米白色 |
| 机器外形 |
9300×2400×2500mm |
| 噪声 |
整机噪声小于75Db(A) |
| 阻抗要求 |
独立接地桩，阻抗小于1? |
| 气压要求 |
气压波动值不大于±0.03MPa |
| 压缩空气压力 |
≤0.6MPa |
| 整机功率 |
60kvA |
| 整机重量 |
12800kg |
|
|
|
|
|
|
